بالصور خطوات اصلاح شاشة سامسونج جالكسي نوت 9 المكسورة

اذا كنت تملك هاتف سامسونج جالكسي نوت 9 وتعرضت شاشته للكسر فلاتقلق لان بمكانك اصلاحها واستبدالها في خطوات سهلة وبسيطة فقد مايلزمك هو شراء شاشة جديدة والبدء بتطبيق الخطوات التالية :

ملاحظة / هاتف نوت 9  يشبه الى حد كبير جدا هاتف نوت 8 السابق مع تغييرات جدا بسيطه .

الخطوة الاولى :

نقوم  باطفاء الجهاز و اخراج شريحة الهاتف وقلم اللمس

الخطوة الثانية :

عكس بعض هواتف سامسونج نوت سوف يتم فتح  السامسونج نوت 9 من الغطاء الخلفي اولا ..

– نقوم بتسخين حواف الغطاء الخلفي وتمرير الحرارة على الحواف باستخدام جهاز التسخين او حتى مجفف الشعر

بعد ذلك نحاول ادخال اداة لرقع الغطاء عن جسم الهاتف مع ملاحظة ان نبدأ من جهة مدخل الشاحن حتى  ونتجنب الجهة العلوية من الهاتف باتجاه الكاميرا وبصمة الاصبع حتى لانسبب تلف كيبل بصمة الاصبع .

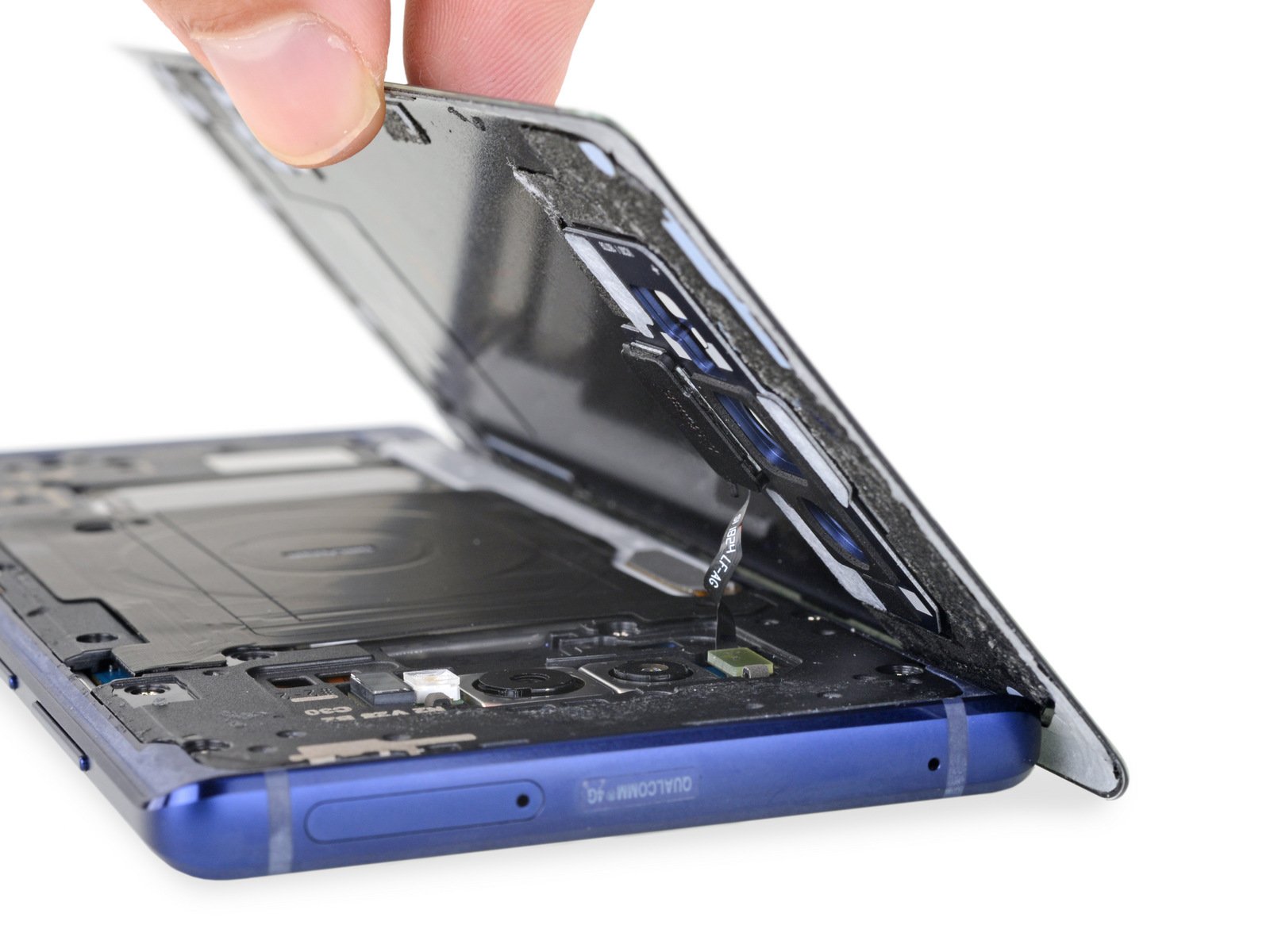

الان نقوم بفتح الجهاز مع الانتباه لكيبل توصيل بصمة الاصبع التي تحت الكاميرا الخلفية .

الان نضع الغطاء الخلفي جانبا ونعمل على الجزء الثاني من الجهاز ..



الخطوة الثالثة :

نقوم بازالة عدد(16 ) مسمارا موجودة داخل الجهاز لكي نستطيع الوصول الى البطارية وازالتها

ثم نزيل غطاء اللوحة الام للجهاز

وكذلك نزيل قطعة  مكبر الصوت

ثم نزيل كيبل البطارية كما في الصورة

ونقوم بنزع البطارية من مكانها مع ملاحظة ان البطارية دائما تكون مثبته بلاصق في الاسفل فيتم اذابته باستخدام بعض التنر ومن ثم ازالة البطارية

الان بعد ازالة البطارية نلاحظ وجود لاصق متبقي نقوم بازالته وتنظيف مكان البطارية

الخطوة الرابعة :

نقوم بازالة كيابل الشاشة الامامية وعددها (2) كما في الصوره :

ثم نقوم بتسخين الشاشة الامامية من الحواف حتى نقوم بفصلها عن الجهاز :

ونقوم بادخال اداة قطع من مكان البطارية لتساعدنا في فصل الشاشة عن الجهاز :

إقرأ ايضا   تكرار تطبيقات الواتساب والفيس بوك ميزة في اجهزة جالاكسي جي7 (2017)







ونقوم باخراج الشاشة مع مراعاة الكايبل الموضحة بالصورة :



الخطوة الخامسة :

نحضر الشاشة الجديدة ونقوم باختبارها قبل تركيبها بشكل نهائي كما في الصورة :

بعد التأكد من عمل الشاشة سوف نقوم بتركيبها :

نضع اللاصق الخاص بتثبيت الشاشة على جسم الجهاز

ثم نقوم بادخال كايبل الشاشة الجديدة كما في الصورة :

ومن ثم نقلب الجهاز ونقوم بتثبيت كيبابل الشاشة في الاماكن المخصصة لها في اللوحة الام :

الخطوة السادسة :

بعد ان تم تثبيت الشاشة الجديدة نقوم الان باعادة تجميع الاجزاء التي تم فكها واعادة الجهاز الى ماكان عليه كما في الصور :

– نضع لاصق تثبيت البطارية

ثم ندخل البطارية في مكانها  ونثبت الكايبل الخاص بها

بعد ذلك نعيد مكبر الصوت الى مكانه

ثم نضع غطاء اللوحة الام (Motherboard Frame )

بعد ذلك نثبت المسامير في مواقعها ومن ثم نقوم بتنظيف الغطاء الخلفي من بقايا اللاصق القديم



ثم نضع لاصق جديد لتثبيت الغطاء الخلفي



بعد ذلك نقوم بتركيب الغطاء الخلفي ولكن يجب الانتياه الى توصيل كيبل البصمة





وبكذا انتهى تغيير الشاشة لجهاز سامسونج جالكسي نوت 9

اذا لم تظهر بعض الصور قم بتحديث الصفحة
